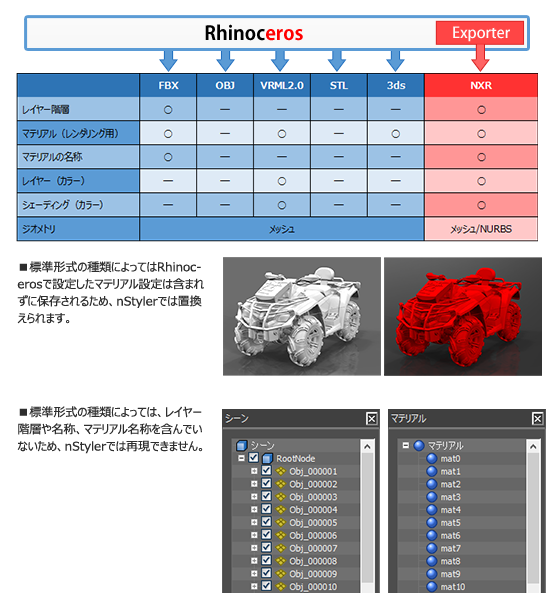

nStylerでは、FBX・VRML（2.0）・OBJ・3ds・STL・DAE形式の3Dデータを読込む事が可能です。また、Rhinoceros・NXの専用プラグイン・エキスポーターを有償オプションとしてリリースしております。専用エキスポーターでは、NURBSやPOLYGONの出力形態、マテリアルや階層を継承連動させたnStylerのネイティブファイル（nxr形式）を出力する事が可能となります。
Rhinoceros専用プラグイン・エキスポーター
|
対応バージョン
|
Rhinoceros Ver 4 (32bit)
Rhinoceros Ver 5 (32bit、64bit)
|
|---|---|
|
機能一覧
|
|
|

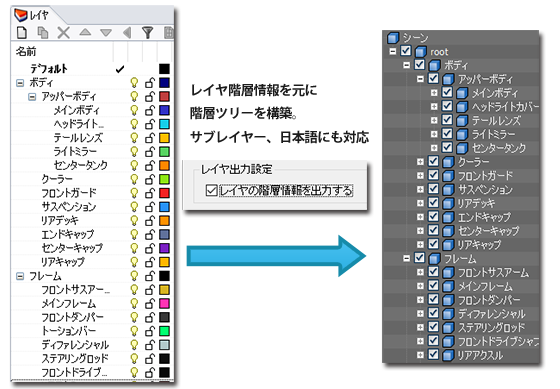

階層情報
|
|
|

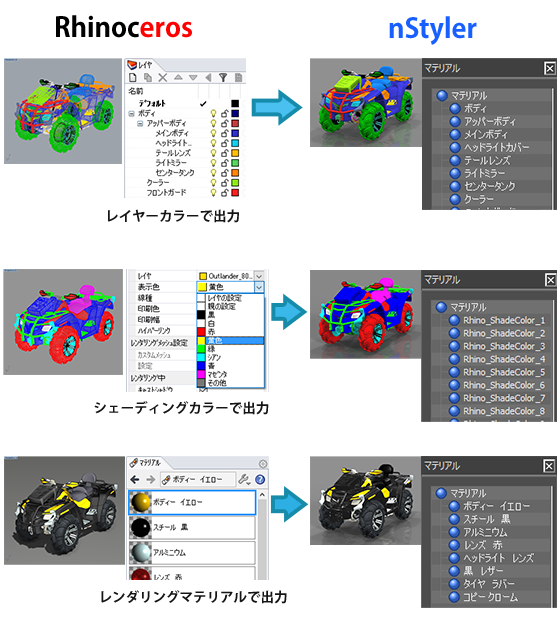

カラー情報
|
|
|
その他
|
許容範囲
距離範囲内にある頂点を共有化
スムージング
角度範囲内の角度差にある頂点を共有化
オブジェクト出力
NURBS POLYGON 出 |
|
ライセンス費用
|
|
NX専用プラグイン・エキスポーター
|
対応バージョン
|
Ver 6.05
Ver 7.52
Ver 8.0
|
|---|---|
|
必須ライセンス
|
お客様の環境に、
NX Open Author License が必要となります。
|
|
オブジェクト出力
|
POLYGON 出力
|
|
距離許容誤差
|
曲線からの許容誤差を指定
|
|
角度許容誤差
|
角度からの許容誤差を指定
|
|
トポロジー
|
Onにするとソリッド単位でのテセレーションを行います。結果、面単位で適用され属性は全てソリッド単位に置き換えられます。
|
|
マテリアル出力
|
【材質】：割り当てられている材質名で属性が出力
【表示色】：View画面での表示色(色分け)で出力
|
|

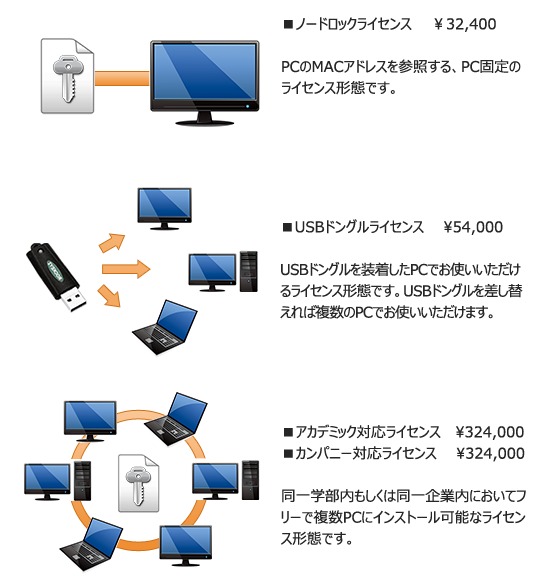

ライセンス形態と費用
|
ノードロック【PC固定ライセンス】・・・・・・・・・・・・・・・・\32,400
アカデミック【学部内でのフリーライセンス版】・・・・・\324,000
カンパニー【拠点内でのフリーライセンス版】・・・・・・\324,000
|
上述以外のCADインターフェイスについても別途開発する事が可能です。内容・費用等はお気軽にご相談下さい。
